專利產品 專利號:2013201332429

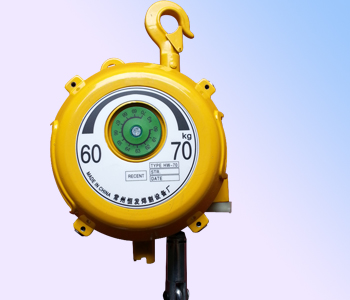

型號：HWⅡ-70

負荷（kg）：較小承重-60,較大承重-70

工作行程（M）：1.5

自重（kg）：12

　　9kg以上80kg以下的平衡器都能實現遠程鎖定。由原來的人為登梯爬上去鎖平衡器，現改成人站在地面通過一個手柄就可鎖住或打開平衡器，給用戶帶來操作商的方便，平衡器在出廠時每一個里面都配一個爪子，用戶只要回去焊一根節桿就可用(現已申報專利)。

使用方法：

一、根據工具和附件的重量選擇適當的規格平衡器。

二、懸掛平衡器時，務必連接好保險繩。

三、調節平衡器上的主調節蝸桿，使平衡器重量與所使用工具的重量一致，使工具在行程范圍之內的任意位置均達到平衡，即工具處于無重狀態。當順時針調節時，平衡重增大，反之減少。供貨時已將平衡重量調至中間值，調節時不能使用平衡重量高于或低于額定值，否則影響正常運行。調節蝸桿前，松開頂緊螺絲，調整好以后在緊固。

四、從平衡器上取卸工具時，須先將止動銷拉桿拉出，順時針轉動30°，放回槽中，將塔輪鎖住后（參照示意圖），再取下工具，以防突然卸載吊鉤快速收回傷人或損壞工具，待再裝上該工具或等重工具后，方可斷開止動銷，將止動銷拉起反時針復位。

五、平衡器未掛上工具時，切勿無故空拉空放，以免造成鋼絲繩錯槽卡死或掉槽。

六、當操作工橫向移至斜度超過30°時，需移交拉近垂直位置再放松工具，否則易引起鋼絲繩錯槽卡死。

七、負荷應該垂直懸掛。

注意事項：

一、拆卸平衡器時，需先將調節蝸桿反時針轉動，使卷簧充分處于松弛狀態時方可進行其他工作。

二、每月應對平衡器進行一次可靠檢查，主要檢查內容有：

1、緊固件是否松動。

2、上、下吊鉤有無碰傷、裂紋及其他缺陷。

3、保險繩是否可靠。

4、外殼及塔倫有無裂痕、嚴重磨損。

5、外殼裝置能否正常工作。

三、長期放置不用，要卸荷保存，注意防潮，以免卷簧生銹。

示意圖：

絕緣結構：

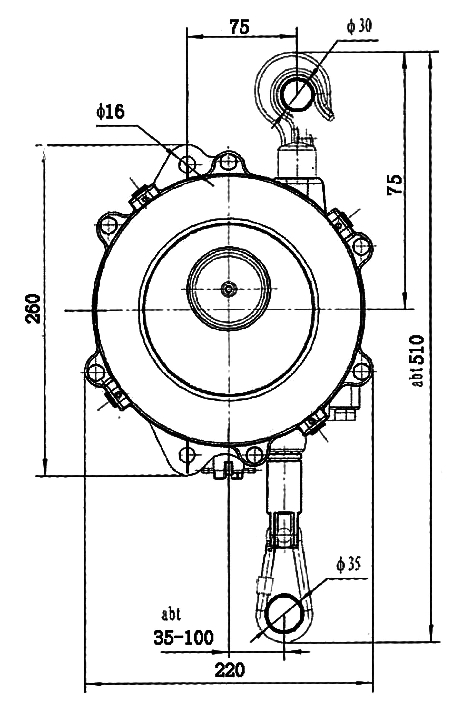

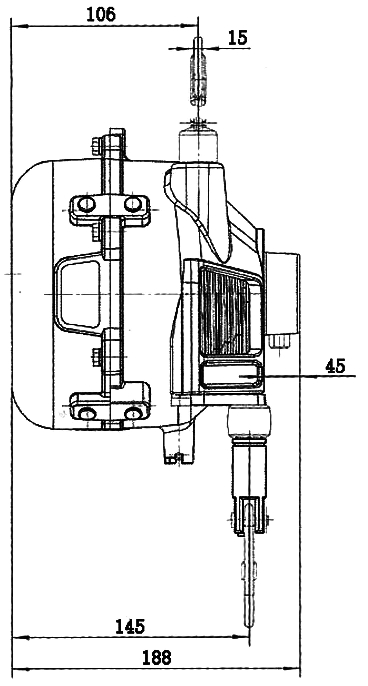

外形尺寸圖：
